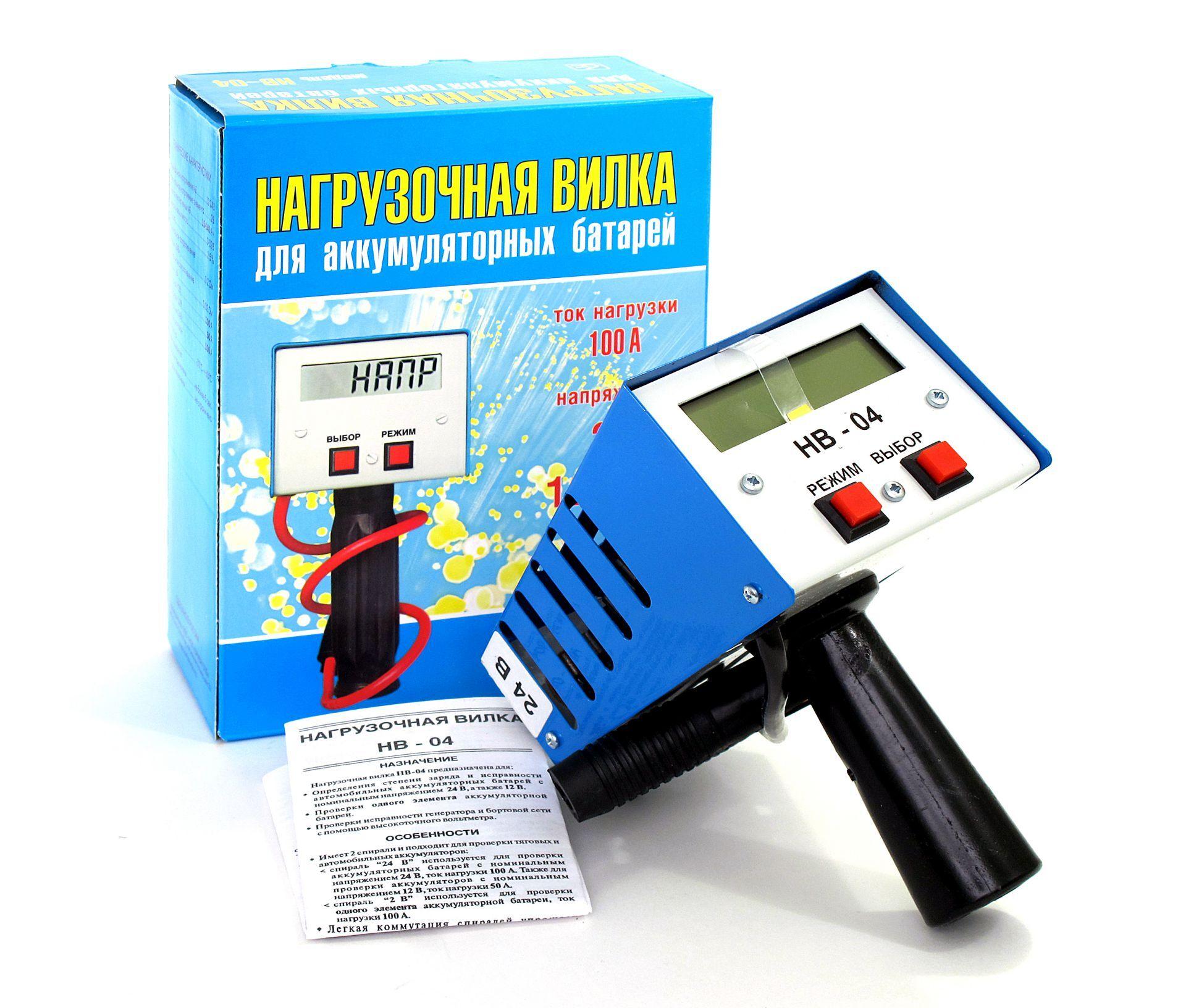

Нагрузочная вилка электронная для проверки АКБ, 100А, 2/12/24В НВ-04

Нагрузочная вилка предназначена

1. Для определения степени заряженности и исправности тяговых и автомобильных аккумуляторных батарей с номинальным напряжением 24 вольта, а также аккумуляторов с номинальным напряжением 12 В;
2. Для проверки одного элемента аккумуляторной батареи;
3. Для проверки исправности генератора бортовой сети с помощью высокоточного вольтметра.
Гарантия производителя на нагрузочные вилки для аккумуляторов составляет 1 год.

Технические характеристики:

• Номинальное напряжение АБ: 24В; 12В
• Номинальное напряжение элемента АБ: 2 В
• Емкость тестируемых АБ: 15-240 А-ч
• Диапазон вольтметра: 0-32 В
• Точность: 0,5%
• Номинальное сопротивление:
  • спираль "24 В": 0,2 Ом ± 5%
  • спираль "2 В": 0,02 Ом ± 5%
• Ток нагрузки:
  • при ном. напряж. 2 В, 24 В: 100 А
  • при ном. напряж. 12 В: 50 А
• Рабочий диапазон температур: –30°С – +60°С
• Время измерения:
  • спирали подключены: не более 9 сек.
  • спирали отключены: не ограничено

Особенности

• Нагрузочная вилка НВ-04 имеет две спирали и подходит для проверки тяговых и автомобильных аккумуляторов 24 В - подключается спираль "24 В" (ток нагрузки 100 А) и аккумуляторов 12 В (ток нагрузки 50 А), так и для проверки одного элемента (банки) аккумулятора - подключается спираль "2 В" (ток нагрузки 100 А)
• Легкая коммутация спиралей упрощает использование прибора
• Таймер позволяет выставить время измерений
• Индикация напряжения при тестировании каждую секунду (с возможностью сохранения данных)
• Цифровой вольтметр (жидкокристаллический дисплей)
• Определение степени заряда аккумулятора
• Коррозиестойкое покрытие корпуса прибора

Характеристики

Проверка аккумулятора с помощью нагрузочной вилки

С помощью нагрузочной вилки можно проверить степень зарядки и состояние аккумулятора. Проверять следует каждый элемент батареи подсоединением нагрузочной вилки к его выводам. Проверка д.б. кратковременной.

Аккумуляторная батарея нормальна, если в течение 5 секунд напряжение на каждом из элементов не изменяется и составляет 1,7-1,8 В.

Если напряжение не изменяется в течение 5 сек, одинаково для всех элементов, но величина его находится в пределах 1,4-1,7 В, то необходимо произвести зарядку.

Если напряжение ниже 1,4 В, батарея неисправна.

Величина напряжения при измерении нагрузочной вилкой характеризует степень разрядки аккумулятора. Напряжение в диапазоне 1,4-1,5 В свидетельствует о 75%-ной разрядке аккумулятора в диапазоне 1,5-1,6 В - о 50%-ной разрядке, в диапазоне 1,6-1,7 В - о 25%-ной разрядке, в диапазоне 1,3-1,4 В - о 100%-ной разрядке или о неисправности элемента.

При отличии напряжения на 0,2 В для одного из элементов по отношению к другим элементам требуется зарядка или ремонт батареи.
