Как заряжать АКБ? Виды зарядки

17 Июня 2019

Комфортная и беспроблемная езда невозможна без правильного и своевременного обслуживания стартерной батареи. Даже если принято решение купить аккумулятор для автомобиля дешево и без длительной гарантии, сохраняются высокие шансы на многолетнюю эксплуатацию, четкую работу бортовой сети и быстрый запуск двигателя в сильные морозы. Главное, знать электрохимический тип АКБ и корректно восстанавливать емкость, избегая избытка напряжения и силы тока, применяя нужное оборудование, режим и частоту.

СТЕПЕНИ ЗАРЯЖЕННОСТИ И ТОК ЗАРЯДКИ

Важно правильно оценивать понятие «полная разрядка» аккумулятора. Номинальное напряжение «12В» – это удобная для обихода цифра, но не более того. Реально каждая из шести последовательно соединенных банок выдает чуть больше 2,1В. Таким образом, нормальное рабочее напряжение соответствует 12,7-12,9В. Снижение вольтажа на 10-12% определяет фактическую, полную потерю заряженности.

Положительные и отрицательные пластины начинают обильно покрываться сульфатом свинца, а электролит теряет свою плотность. Без надлежащего контроля химические процессы становятся необратимыми, на рабочих поверхностях образуется нерастворимый осадок, а батарея приходит в негодность. Особенно губительна глубокая разрядка для кальциевых АКБ типа Ca/Ca.

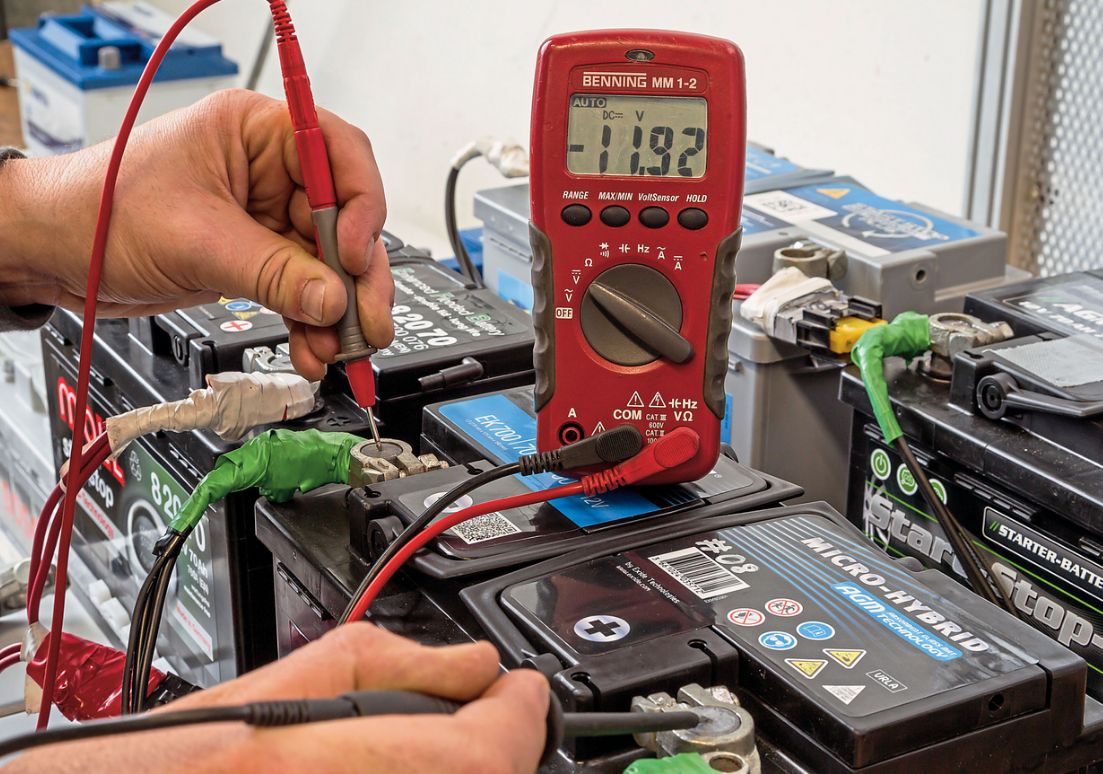

Точно и быстро охарактеризовать текущую степень заряженности можно с помощью вольтметра и специального показателя работоспособности тока – электродвижущей силы (ЭДС). Для этого измерительный прибор подключается к клеммам батареи при нулевом токопотреблении и без нагрузки (состояние покоя). Также необходимо учитывать актуальную окружающую температуру (см. таблицу).

Температура, °С

Степень заряженности, %

100 75 50 25 0
от +20 до +25 12,7-12,9В 12,55-12,6В 12,2-12,3В 12-12,1В 11,7-12В
от +5 до -5 12,8-13В 12,65-12,75В 12,3-12,4В 12,1-12,2В 11,8-12В
от -10 до -20 12,9-13,1В 12,75-12,85В 12,1-12,2В 12,2-12,3В 11,9-12,1В

Максимальная сила тока зарядки составляет 1/10 часть от емкости АКБ, например, для 60Ач – это 6А, для 75Ач – 7,5А, для 100Ач – 10А. Аккуратного подхода требуют классические свинцово-кислотные батареи 60Ач в супербюджетном облегченном исполнении 13-13,5 кг (обычный вес 14,2-14,5 кг). Несмотря на заявленную емкость в 60 ампер-час, иногда в каждой банке размещено 4-5 положительных и 5 отрицательных пластин вместо стандартного формата 6+6. Это не только снижает вес, но и фактическую емкость, которая не превышает 40-45Ач и требует для корректного восстановления максимальную силу тока в 4-4,5А.

ТИПЫ АКБ И ПРЕДЕЛЬНОЕ НАПРЯЖЕНИЕ ЗАРЯДКИ

Все батареи с напряжением 12 вольт можно разделить по рабочему состоянию электролита на 3 электрохимические группы:

  • жидкие (WET, EBF, Са+ Са, Ca+ или Hybrid);
  • абсорбированные (AGM);
  • гелевые (GEL).

Последний тип очень перспективный, но пока доступен в тяговых вариациях с низкими значениями пусковых токов.

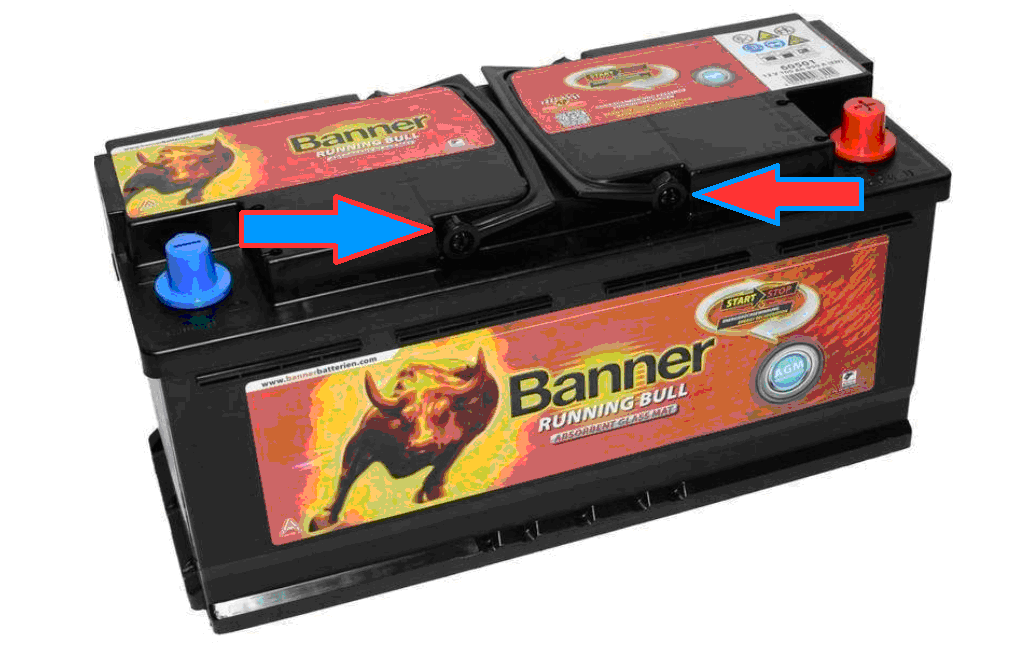

Основная масса стартерных АКБ имеет жидкий электролит – классический (WET), с утолщенными пакетами (EBF), добавлением кальция в положительные и отрицательные пластины (Сa/Ca), с легированием одной части электродов кальцием, а другой – сурьмой (Hybrid). Чтобы корректно зарядить такой тип батарей, например, разряженный до 50% аккумулятор автомобильный Banner (Австрия), Hankook (Южная Корея), «Зверь (Россия), максимальное напряжение не должно превышать 14,2-14,4В. Для АКБ с абсорбированным в стеклоткань электролитом, которые адаптированы под систему «старт-стоп», как AGM автоаккумуляторы Exide (Эксайд), Bosch (Бош), Yuasa (Юаса), необходим повышенный вольтаж восстановления 14,7-14,8В.

ВИДЫ ЗАРЯДКИ

Оптимальный вариант для заказа АКБ и пуско-зарядного устройства – специализированный интернет-магазин автомобильных аккумуляторов, который предлагает цены без посреднических надбавок и длительную гарантию от производителя. Независимо от типа и исполнения батареи (обслуживаемая, необслуживаемая, малообслуживаемая) сохраняется необходимость в регулярном частичном или вынужденно полном восстановлении емкости. Для этого применяются следующие виды зарядки АКБ:

  • автомат;
  • ручная;
  • регенерация;
  • буферный режим.

Эффективная проверка текущей работоспособности автоаккумулятора возможна «разгрузочной вилкой», которая в течение 3-5 секунд передает на клеммы нагрузку, превышающую емкость на 200%. Краткосрочное проседание до 9В и ниже указывает на необходимость срочной подзарядки.

Автоматическая зарядка АКБ

Требует зарядных или пуско-зарядных устройств, которые автоматически определяют ток и напряжение, а главное – динамически меняют их значения в процессе восстановления емкости, чтобы избежать вскипания электролита, недозаряда или, что опасней, – перезаряда. Выбор электротехнических параметров работы в зависимости от типа АКБ реализован через настройку рабочего напряжения или отдельных режимовWET, AGM и т.д. Важно учитывать, чтобы доступная сила зарядного тока не была меньше 10% от емкости батареи.

Автоматическая зарядка АКБ постоянным напряжением происходит по сложному многоступенчатому алгоритму:

  • зарядный ток постепенно снижается на фоне роста напряжения аккумулятора;
  • при достижении 14,8В происходит стабилизация напряжения;
  • низкий ток зарядки (5% от емкости) продолжает поступать на клеммы еще 2 часа для приближения к уровню максимальной заряженности и сброса эффекта памяти;
  • на последнем этапе работает напряжение 13,8В, которое позволяет достичь 100%-ной зарядки без риска перезаряда и перегрузки.

Некоторые ЗУ обеспечивают автомат-зарядку автоаккумулятора импульсным напряжением с последующими поочередными выдержками АКБ под токами максимального значения и постоянным напряжением 13,8В.

Общее время восстановления (при условии разряда 50% и меньше) – 8-12 часов.

Ручная зарядка аккумулятора

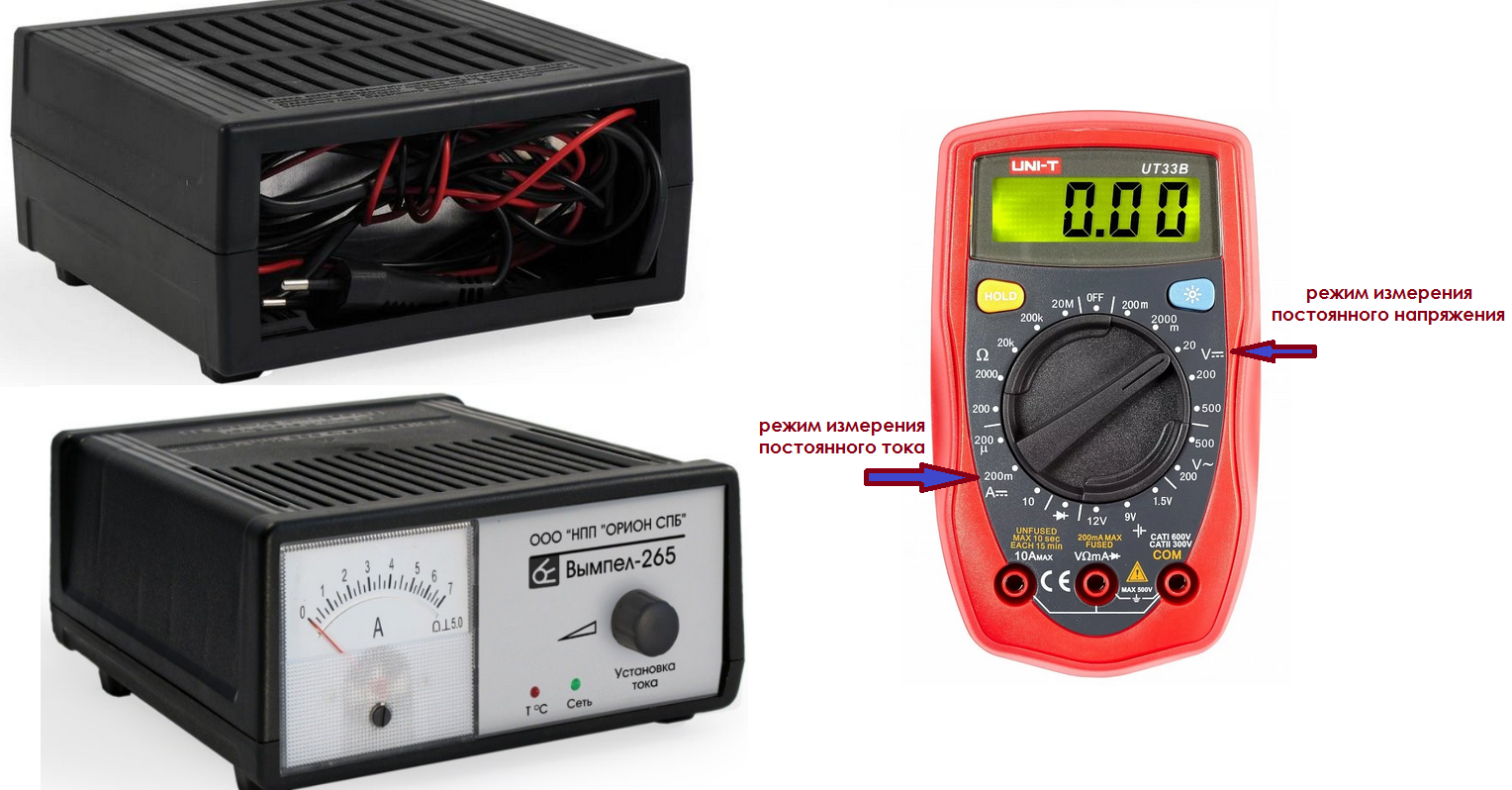

Требует от пользователя навыков в обращении с мультиметром и регулярного контроля силы постоянного тока заряда, который поначалу выставляется на уровне 10% от номинальной емкости батареи (55Ач = 5,5А; 60Ач = 6,0А; 70Ач = 7,0А).

Первая проверка напряжения на электродах проводится через 3-4 часа. Необходимый показатель – 14,2-14,4В, при которых повышается интенсивность гидролиза электролита и возникает риск закипания. Если искомое значение достигнуто, необходимо снизить ток зарядки в 2 раза (55Ач = 2,2А; 60Ач = 3,0А; 70Ач = 3,5А).

Третий этап стартует, когда на выводах батареи получено значение 14,8-15,0В. Далее необходимо повторить двойное снижение токовых значений (55Ач = 1,2А; 60Ач = 1,5А; 70Ач = 1,7А). Проверка выполняется каждые 1,5-2 часа. Если значение тока и напряжения остаются неизменными при нескольких измерениях – АКБ заряжен на 100% и готов к дальнейшей эксплуатации.

Регенерация автоаккумулятора

Восстановление утраченной емкости батареи связано с удалением осадка сернокислого свинца с рабочих поверхностей пластин. Основная причина дефекта – глубокий разряд. Для этого применяются специальные зарядки-автоматы с режимом десульфатации, который предусматривает цикличное использование зарядно-разрядных токов в соотношении 10 к 1.

Также процедуру можно выполнить с помощью стандартного ЗУ и автомобильного ареометра , потратив на это несколько дней:

  • 8-10 часов зарядки при 13,8-14,4В и 0,8-1,0А, чтобы достигнуть 10В на электродах;
  • полное отключение на сутки;
  • 8-10 часов при 13,8-14,4В и 2,0-2,5А (искомое значение на выводах батареи 12,6-12,8В);

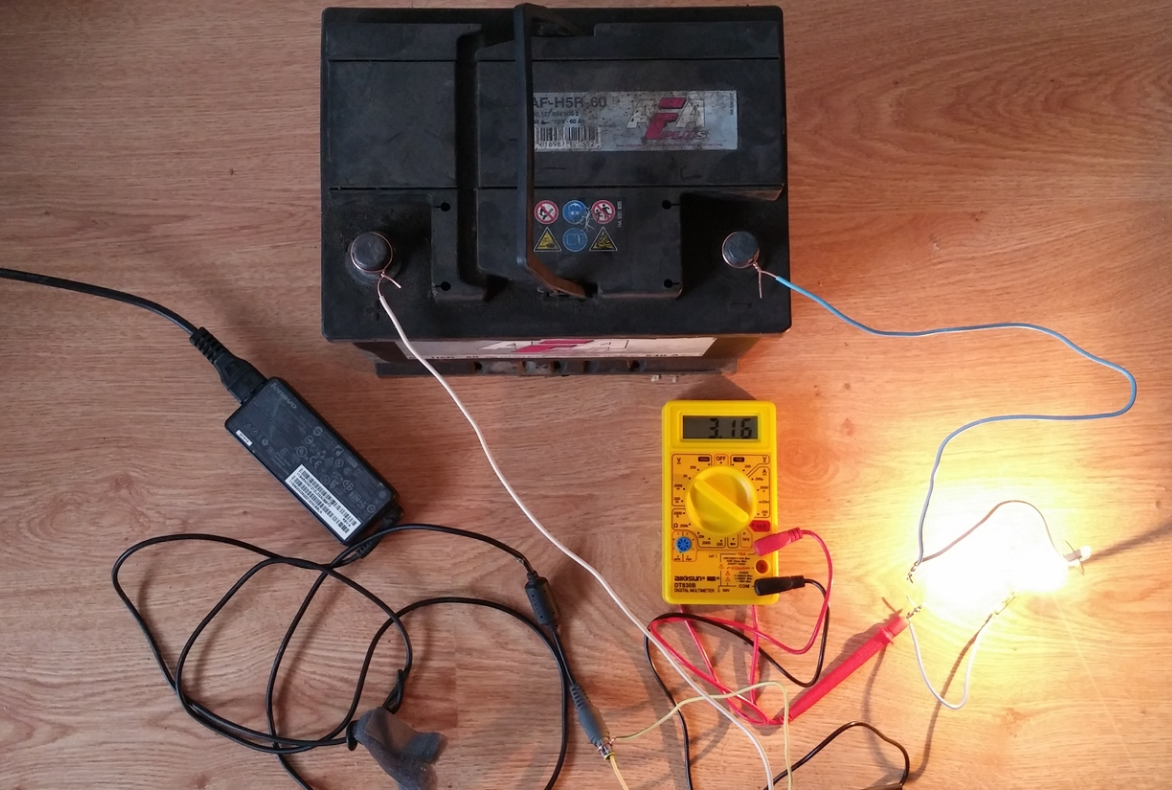

  • 7-10-часовая разрядка АКБ до 9В нагрузкой в виде автомобильной или бытовой лампочки 12В;
  • далее повторяются шаги 1-4 с постоянной проверкой плотности электролита, пока не будет получен показатель 1,27 г/см3.

Количество полных циклов может достигать 5-10 и занимать 14-16 дней. Уровень регенерации аккумулятора – 80-95%.  Если результат восстановительных работа получился неудовлетворительным, всегда можно сдать АКБ в Москве дорого и выручить часть средств для покупки новой батареи.

Буферный режим

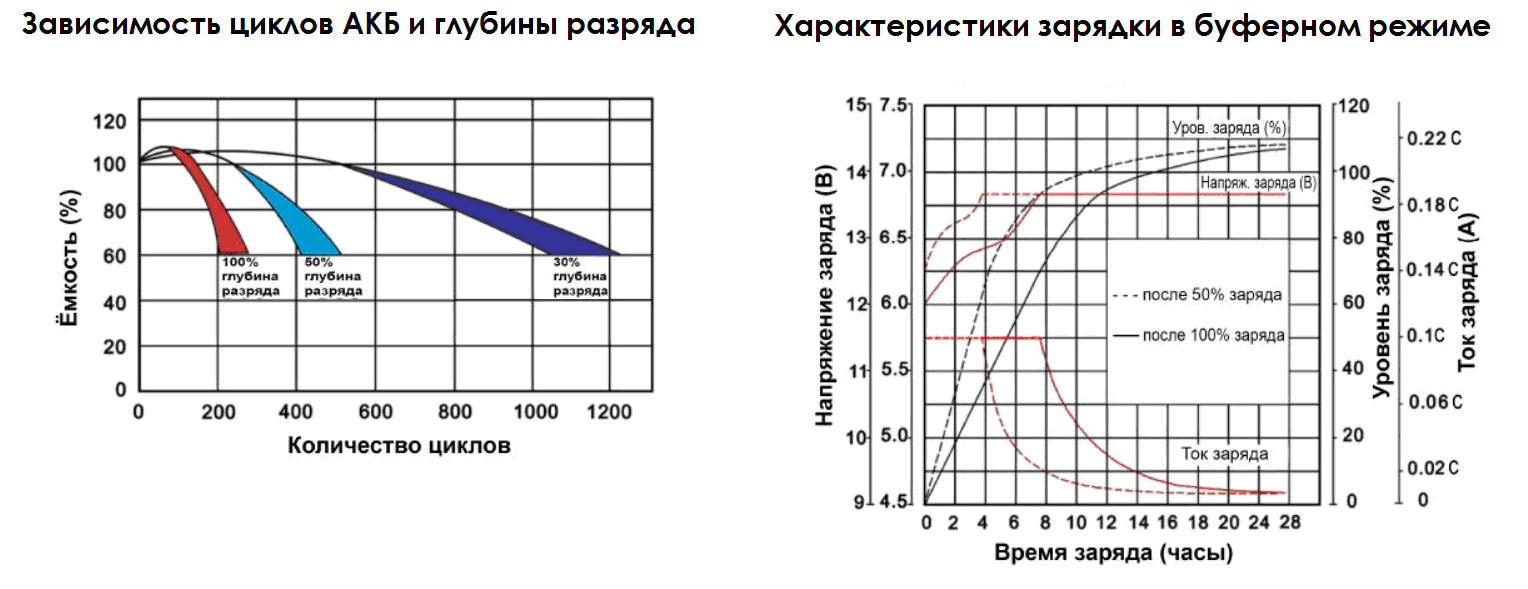

Зарядные устройства с буферной технологией способны определять ток внутренних утечек аккумулятора (саморазряд) и поддерживать полную емкость неделями и месяцами без риска сульфатации, замерзания электролита и перезаряда. Это оптимальный вариант длительного хранения батареи в зимний период или при редких поездках на автомобиле.

Восстановление уравнительным током хорошо подходит для глубоких разрядов необслуживаемых аккумуляторов. Устройство сначала работает как ограничитель токовых нагрузок, затем не допускает превышение напряжения больше 13,5-13,8В. Постоянная дозарядка при хранении выполняется компенсирующими саморозряд микротоками 100-150мА.

ЗАКЛЮЧЕНИЕ

Любой вид зарядки автомобильного аккумулятора требует соблюдения температурного режима. Оптимально – это +20-25°С. Если микроклиматические условия не попадают в этот интервал, следует применять ЗУ с функцией термокомпенсации. Для корректной подзарядки АКБ ее следует снять с автомобиля и установить в проветриваемом помещении.

В ситуации, когда регенерация циклами зарядно-разрядных токов не увенчалась успехом, можно применить методику «переполюсовки» (плюс к минусу – минус к плюсу). Ток зарядки – 5% от емкости. Контрольное значение – 12-14В на выводах. Затем следует применить нагрузку (лампочку) для полной разрядки. После этого выполнить полную правильную зарядку (плюс к плюсу – минус к минусу).
